SLM27526
双通道 20V, 4.5A/5.5A 高速低边门极驱动器
样片申请
SLM27526 Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SLM27526 系列是双通道高速低边门极驱动器,可有效驱动MOSFET和IGBT等功率开关。SLM27526采用一种能够从内部极大的降低直通电流的设计,将高峰值的源电流和灌电流脉冲提供给电容负载,以实现轨到轨的驱动能力和典型值仅为18ns的极小传播延迟。

SLM27526在12V的VDD供电情况下,能够提供4.5A的峰值源电流和5.5A的峰值灌电流。


产品特性

两路独立的门极驱动

4.5A的峰值源电流和5.5A的峰值灌电流能力

快速的传播延时(典型值为18ns)

快速的上升和下降时间(典型值为7ns和6ns)

4.5V到20V的单电源范围

VDD欠压闭锁功能

兼容TTL和COMS的输入逻辑电压阈值

输入端能承受负5V的电压

两通道之间典型值为2ns的匹配延时

支持两通道的并联来获得更高的驱动电流

输入浮空时输出保持为低

工作温度范围为-40°C 到 140°C

提供DFN3x3-8的封装选项

安规认证

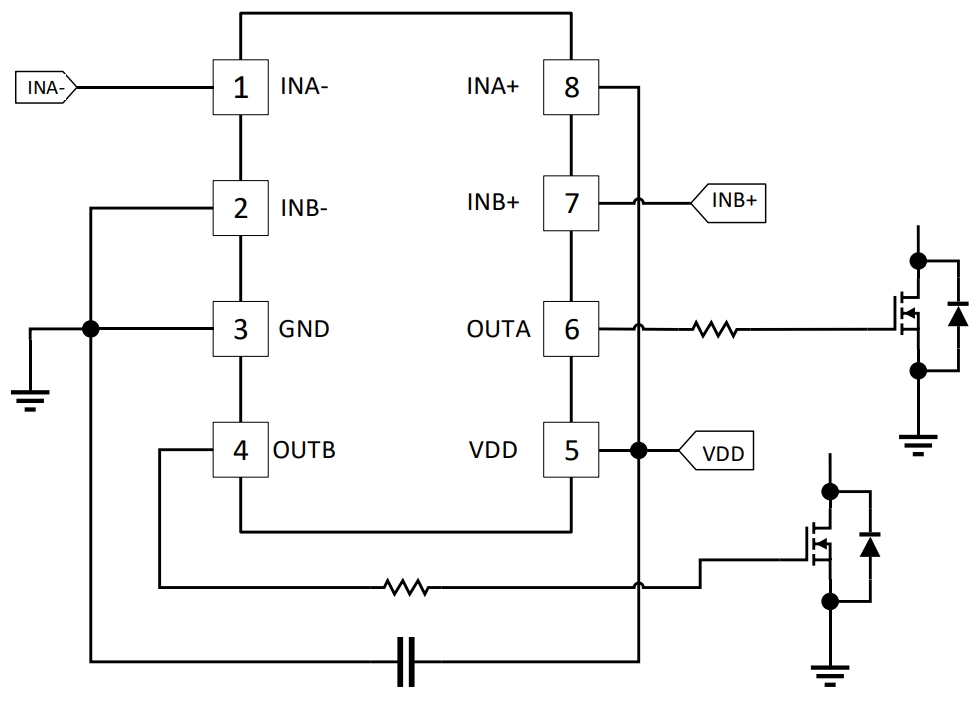

典型应用图


产品参数表

展开过滤器
Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay(ns) Tr/Tf Typ. (ns) Operating Temp(℃) Package Group Packing/QTY
SLM27526EN-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140DFN3*3-8Reel/3000
